水系メタルマスク洗浄剤のご紹介

水系メタルマスク洗浄剤のご紹介【代理店様へ】

2023年度売上ナンバー１であった、メタルマスク洗浄剤についてご案内いたします。
サンプル / 洗浄テスト / 見積等をご希望の場合は下記よりお問い合わせ下さい。

1.メタルマスク洗浄の重要性

プリント基板の表面実装時、メタルマスクを使用してはんだペーストを印刷します。メタルマスク表面や開口部にはんだペーストの残渣があると、印刷ミスの原因となり、ボイドによる部品と基板の接触不良やはんだボールの発生等の問題が生じます。

メタルマスク洗浄は、はんだペーストの正確な塗布、はんだ接合品質の向上、リワークの削減、メタルマスクの長寿命化、業界標準への準拠を保証するため、表面実装技術において極めて重要です。

2.メタルマスク洗浄において重要視すべき3点

電子機器の小型化・薄型化に伴い基板の小型化・積層化が進み、部品も極小化（＝メタルマスク開口部の狭小化）しています。それに併せて耐熱性向上が求められる背景から、はんだやフラックス種も多様化し、最新型電子デバイス向けの洗浄性難易度が上がっています。また、消防法や有機則、VOC排出量減少やSDGs推進など、安全面へ配慮の必要性もあります。

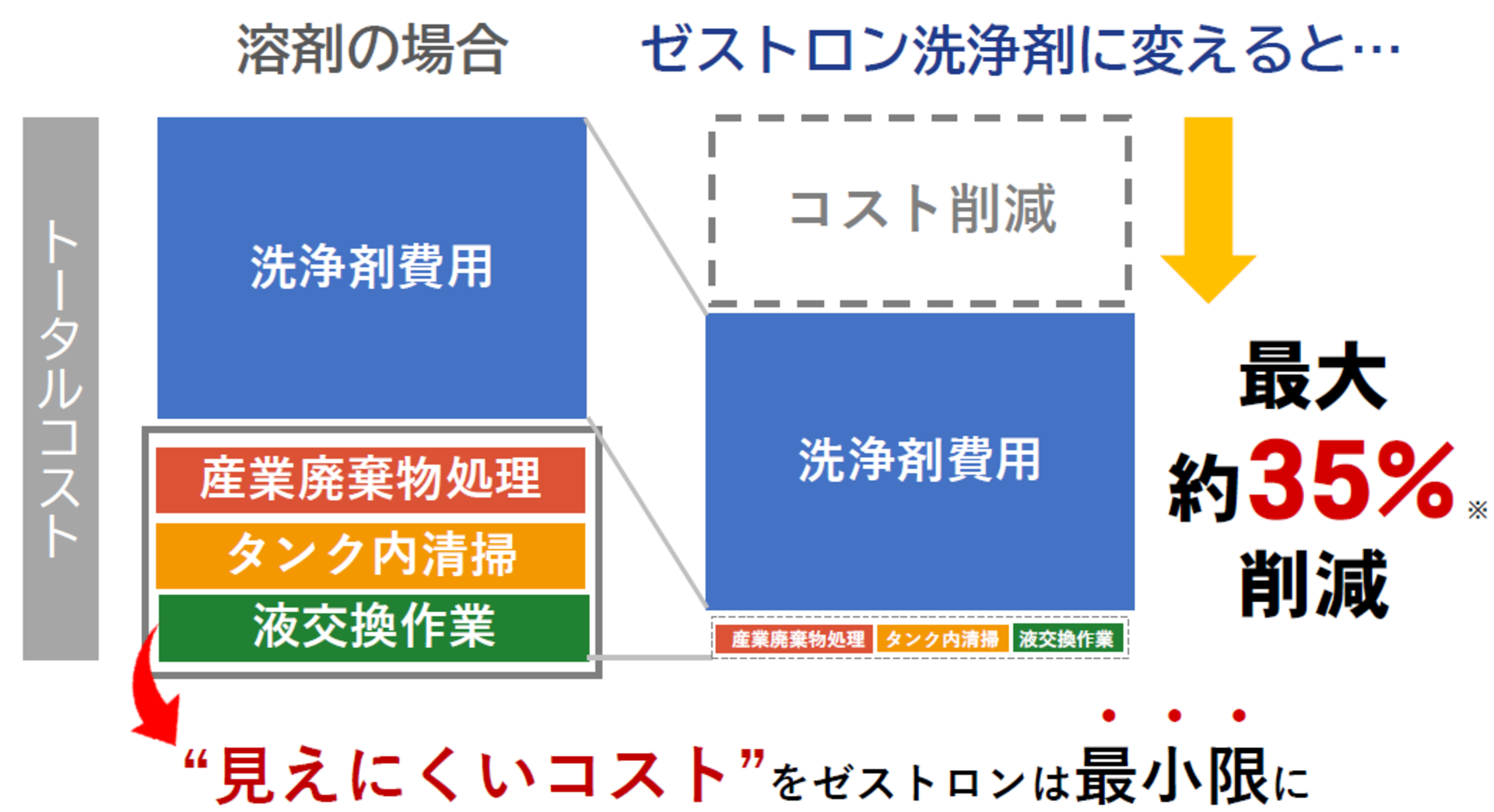

これらの要素を加味して洗浄剤を選定する際、コスト面も重要であることは当然ですが、単価だけを比較するのでなく、長期的な年間ランニングコストの評価がポイントです。低コストの洗浄剤を選択した場合、その後のメンテナンス、廃棄にかかるコスト、洗浄剤入替作業等の手間を含めた“見えにくいコスト”が増え、結果的に総コスト高になってしまうことがあり得ます。

① 洗浄性（基板・部品の小型化・積層化による開口部の極小化や、はんだペーストやフラックスの多様化に伴い、洗浄難度アップ）

② 安全性（法令・作業者の安全性・SDGs）

③ ランニングコスト（液単体のコストだけではなく、液寿命や、メンテナンスコストも含めて検討）

3. VIGON® SC 200の販売ポイント

　
　3.1 製品概要・サポート内容

2023年度売上ナンバー１！　メタルマスク洗浄剤VIGON® SC 200

洗浄性・安全性・作業性に優れ、
長寿命でランニングコスト減を可能に！

製品名	VIGON®SC 200 (バイゴンエスシー 200) ※希釈(ready-to-use)・原液(concentration)　　　　　両方ご用意しております
販売容量	1L / 5L / 25L (1Lの場合、12本セットにて販売)
洗浄用途	メタルマスク SMTボンドディスペンサ― 試し刷り基板　など ¹
推奨洗浄方法	手拭きハンディ超音波洗浄機自動洗浄機（スプレー）

_{１: ご使用のはんだペースト等によって適切な洗浄剤が変わりますので、弊社にご相談ください。}

VIGON® SC 200 リーフレットをダウンロード

メタルマスク洗浄においての確認ポイントを見る

代理店様からユーザー様へ

洗浄剤をご提案いただく際、まず下記4点をお伺いいただくことで、よりスムーズな課題解決・ご提案が可能です。（差し支えない範囲で構いません）

① 現在の洗浄方法

手拭き
ハンディ超音波洗浄機
自動洗浄機 (スプレー)

②　現在の洗浄版数/日

③　現在の洗浄剤

IPA
グリコール系
水系

④ 現在使用のはんだ種

洗浄タイプ
無洗浄タイプ
共晶
鉛フリー

ゼストロンサポート

◎洗浄性・使用感・臭気確認のためのサンプル提供

◎ランニングコストの試算 / 洗浄評価

◎定期的なフォロー

◎新規装置導入へのアドバイスや装置入替時のサポート　など

製品のサンプル・見積・SDS・洗浄剤の廃棄方法・その他ご質問・ご要望は、下記よりお問い合わせください。

お問い合わせ

洗浄版数が5枚/日以下の場合＝製造/開発現場で！＝
VIGON® SC 200含浸済　手拭き用メタルマスクワイプ

メタルマスクワイプリーフレット　ダウンロード　

【1分動画で製品を紹介】

　3.2 剥離洗浄効果によるメリット

メリット①持続する洗浄性

【洗浄性に課題があるユーザー様】

メタルマスク開口部の狭小化やはんだ・フラックスの多様化などにより、今までより洗浄難度が上がっています。VIGON® SC 200は溶解だけでなく剥離して洗浄する作用を持つため洗浄性が高く、水溶性・脂溶性成分だけでなく、難溶性物質にもアプローチできます。

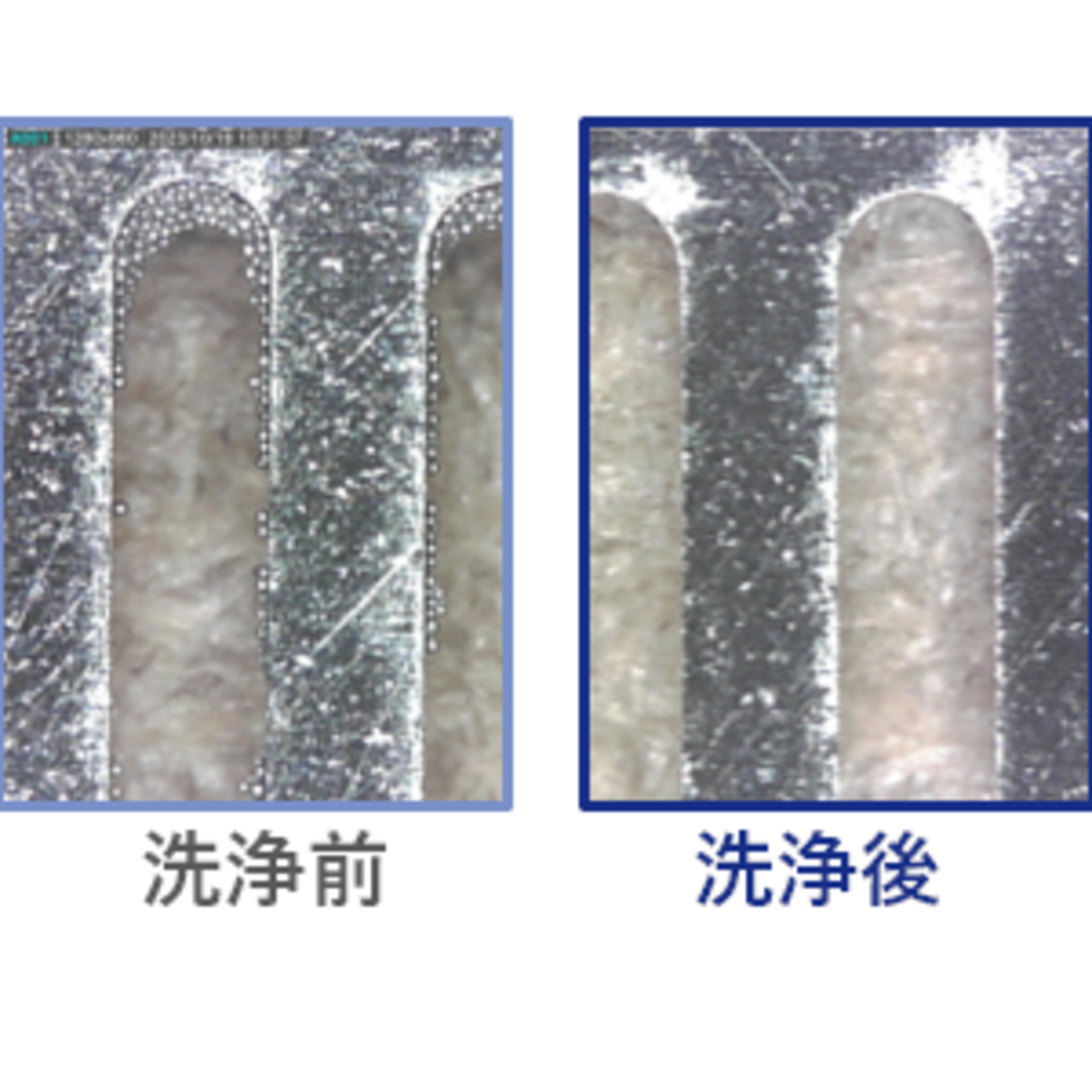

【洗浄評価】
洗浄剤：VIGON® SC 200（濃度：25％, 温度：室温）
はんだペースト：汎用無洗浄タイプ　クリームはんだ

メリット②高い安全性

【IPA代替製品・引火しない洗浄剤をお探しのユーザー様】

VIGON® SC 200は、引火点を持たず、低VOCで低臭気、適用法令（消防法・有機則）やGHSラベルにも該当しない高い安全性を持った洗浄剤です。

IPA以外でも引火点を持っている洗浄剤は多数ございます。

洗浄剤	引火点	適用法令
ゼストロン洗浄剤 VIGON® SC 200	なし	該当なし
IPA	11.7℃	消防法：第4類　アルコール類有機則：第2種　有機溶剤

消防法

火災を起こさない、また火災が起きたとしても迅速に対応できるような対策・対応が定められた法律で、火災が起こる危険性のある物質を危険物として定めています。第1類～第6類まであり、消防法第4類は「引火性」のある物質となります。IPA等の有機溶剤は第4類に該当し、その引火点により保管できる数量が決まっています。また、保管場所の設置や設置条件を満たす必要があります。
