フラックス残渣分析・不具合原因調査・清浄度評価｜ゼストロン分析サービス
｜お悩み別に選ぶ分析サービス
ゼストロンの分析サービスは、分析結果をお渡しするだけでなく、ご要望に応じて対策や改善案についてもご提案させていただきます。
✓ 他社製フラックス洗浄液で洗浄した基板や洗浄液も分析可能です
なぜ「分析」が必要？
フラックス残渣が基板に与える影響とは
フラックス残渣が基板に与える影響は、 腐食・マイグレーション・絶縁抵抗不良など 、多岐にわたります。
外観上問題がなく見えても、微量な残渣が原因で、量産後に不良が発生するケースがあります。
また、イオン残渣や金属塩など、外観では判断しにくい残渣もあり、フラックス残渣は種類に応じた分析手法の選択が必要になります。
▼外観のみで判断した場合に起こり得るフラックス残渣による不具合例
洗浄後の部品（BGA）下の残渣
BGA下で隠れていた残渣。部品を剥がしてみて判明するため、外観だけでは判別できない。
コーティング下でのデンドリマー成長
生産直後ではデンドリマーが発生していないため外観だけでは発生因子を見つけられない。
同様の不具合が発生していませんか？原因の特定から対策提案まで対応できます。
不具合原因調査腐食・マイグレーション・絶縁不良など、不具合の原因を調査する

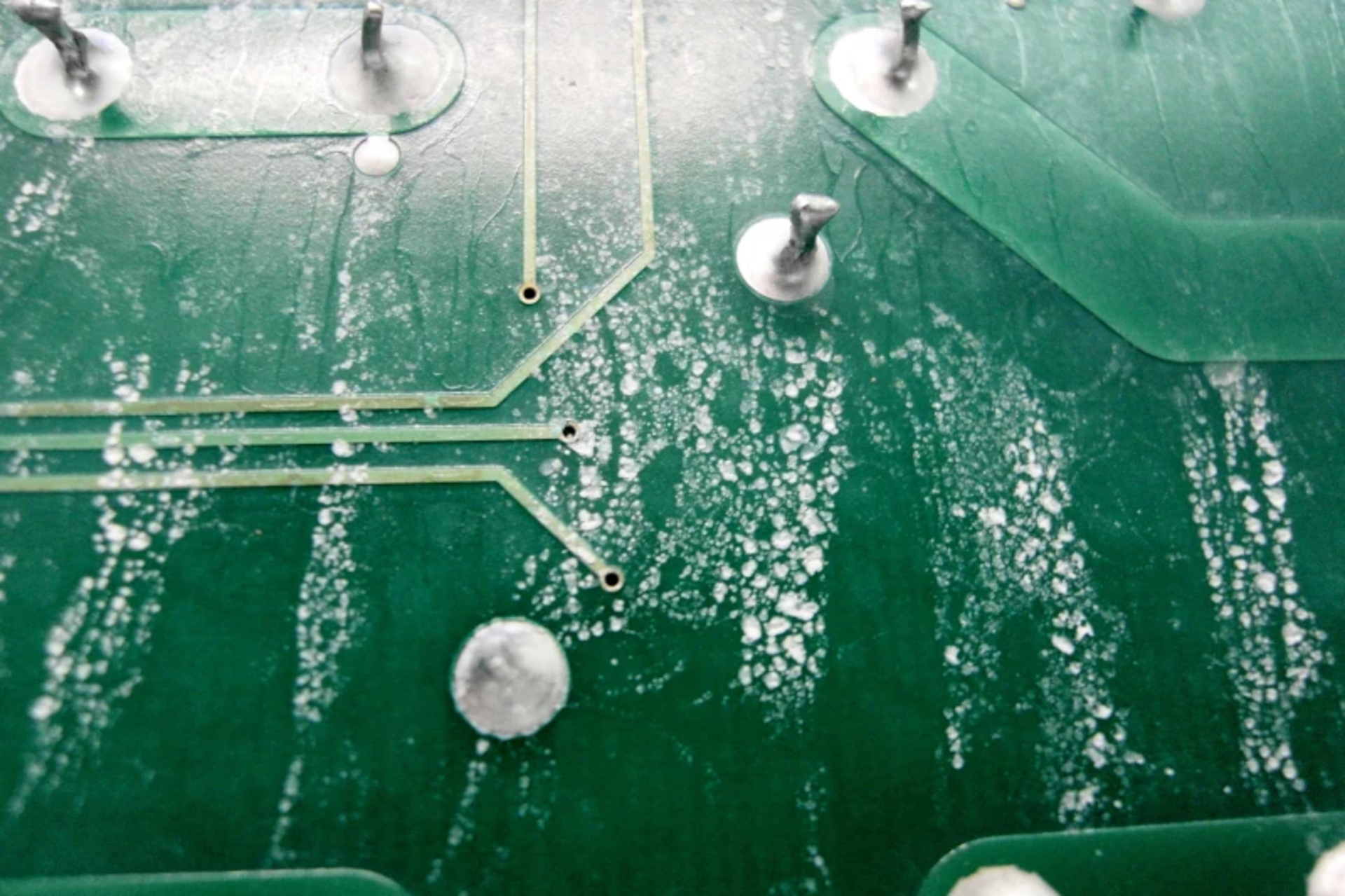

白色残渣や腐食の要因だけでなく、リーク電流、イオンマイグレーションなど、外観検査のみでは確認が困難な要因についても調査します。
ご状況に応じて複数の手法を組み合わせて原因を特定し、考察をまとめた報告書には、ご要望に応じて改善提案を含めます。
不具合原因の調査を相談する
不具合調査事例：
【お困りごと事例】 フラックス洗浄後、ワークに異物が付着する品質トラブルが発生！
部品実装の高密度化によるフラックス洗浄トラブル ～洗浄不良の要因調査事例～
清浄度評価規格適合・工程管理のための分析
取引先から規格を指定された場合も対応。適用規格に応じた手法を選定します。定期依頼も承ります。
例）イオン残渣分析（Rose Test , イオンクロマトグラフィー）
規格：IPC-TM650 2.3.28B / IPC-TM-650 2.3.25 など
※他の規格での測定をご要望の場合、規格内容をお知らせください。
清浄度評価について相談する
関連記事：イオン残渣分析 見えない残渣から不良へ？Rose Testとイオンクロマトグラフィーの違いは？
Q. 外観検査のみでは不十分ですか？
A. 外観検査のみで問題がないケースもあります。
しかし、信頼性確保を目的とした洗浄工程や、高信頼性電子デバイスが求められる分野では、外観確認に加えて清浄度分析・残渣分析を実施することで、工程状態をより客観的に評価できます。
外観上は異常が見られない場合でも、微量な残渣や部品下に残る付着物など、目視では把握しにくい要因が影響することがあるため、清浄度分析が常に必要となるわけではありませんが、適切な評価方法は製品仕様や求められる信頼性によって異なります。
近年は、はんだ材料の多様化や電子デバイスの高密度化により、従来の方法では把握しにくいフラックス残渣が生じるケースもあるため、状況に応じて残渣の種類に適した分析手法や清浄度評価を組み合わせて確認することが重要です。
Q. なぜ分析で残渣の種類を特定した方がいい？
A. 残渣の種類（有機物・金属塩・イオンなど）を特定することで、不具合の原因に直結した適切な対策を選択でき、非効率な対応や不要な工程変更を防ぐことができます。
残渣の種類が分からないまま対策を行うと、期待した効果が得られない対応が続いてしまい、結果としてコスト増加や課題解決の長期化につながる可能性があります。
Q. 定期的な清浄度検査依頼は可能？費用は？
A. 可能です。スムーズに対応させていただくにあたり、ご希望の対象ワークの枚数、サイズ、指定の規格等をお知らせください。
例）イオン残渣分析
ROSE テスト規格： IPC TM-650 Method 2.3.25
費用や納期につきましては枚数・混雑状況等によって変化しますので、まずは弊社にお問い合わせください。
Q. 他社製のフラックス洗浄液でも清浄度分析は可能？
A. はい、可能です。
当社製品に限らず、他社製フラックス洗浄液や基板についても清浄度分析を実施できます。
工程条件や評価目的に応じて、最適な分析方法をご提案します。
｜ISO9455-18:2024に準拠した分析手法と装置
フラックス残渣は有機・無機成分を含む複合的な混合物です。
複合的な残留物に適した分析方法の例として、
ISO 9455-18:2024に準拠した清浄度確認方法があります。
STEP1では、フラックス残渣を観察して、プリント基板上にフラックス残渣の有無をマイクロスコープやSEMで確認します。
次のSTEP2では、フラックス残渣の分析または信頼性試験を行います。フラックス残渣の分析は、SEM/EDX（SEM-EDS）や FT-IR を、信頼性試験はイオンコンタミネーション分析装置 (例：ROSE Test) や SIR、LCRメーターを使用します。
STEP2において、ユーザーは自社の要件に合わせてテスト方法を選択します。
*SIRおよびLCRメーターでの測定は実施しておりません。
※記載の納期はあくまで目安となります。評価枚数や混雑状況により変動する場合がございますので、あらかじめご了承ください。
ゼストロンの分析サービスの進め方
①ヒアリング
お困りごとや分析の目的をお伺いし、調べるべきポイントや分析の進め方を整理します。
②分析の実施
ヒアリング内容をもとに、適切な分析装置（イオンクロマトグラフィー、FT-IR、SEM-EDS等）を用いて残渣や異物の調査を行います。
③結果の報告・ご提案
分析結果を報告書としてまとめ、
必要に応じて原因の考察や改善に向けたご提案を行います。
分析内容がまだ固まっていなくても問題ありません。
現状のお困りごとや気になっている点をもとに、適した分析方法や進め方をご提案します。
「何が付着しているか分からない」「原因をどこから調べればよいか分からない」といった段階でも、お気軽にご相談ください。
