Faktencheck Sind zur Baugruppen­reinigung Maschinen mit linearer oder rotierender Sprüharm­bewegung besser?

zeit zum faktencheckBaugruppenreinigung durch Sprühen


Auf dem Prüfstand: Reinigen Maschinen mit linearen oder rotierenden Sprüharmen besser?

Elektronikreinigungsmaschinen verwenden häufig bewegliche Sprüharme zur Reinigung von Baugruppen. Dabei können die Sprüharme entweder linear, d.h. gleichmäßig und geradlinig, oder rotierend, d.h. in Kreisform, über das Reinigungsgut bewegt werden.

Einige behaupten, dass nur Elektronikreinigungsmaschinen mit linearen Sprüharmen reproduzierbare Reinigungsergebnisse für jede Baugruppe in der Anlage liefern und somit besser sind als Anlagen mit rotierenden Sprüharmen.

Zwei Reinigungsanlagen stehen sich gegenüber. Eine Anlage ist mit einer linearen Sprühsystem ausgestattet und die andere mit einem rotierendem.  | © Zestron

Doch ist diese Behauptung wirklich korrekt?

In unserem Video wird erklärt, welche mathematischen Hintergründe es gibt, wie wir diese Annahme überprüft haben und ob Reinigungsanlagen mit linearen Sprüharmen wirklich bessere Ergebnisse liefern.

Jetzt den Faktencheck im Video ansehen


faktencheck zum nachlesenBaugruppenreinigung durch Sprühen


Auf dem Prüfstand: Reinigen Maschinen mit linearen oder rotierenden Sprüharmen besser?

1 | Die Basis:
lineare vs. rotierende Sprüharme

Die lineare Bewegung des Sprüharms lässt vermuten, dass alle Baugruppen die gleiche Reinigermenge in der gleichen Zeit erhalten.

In einer Maschine mit rotierenden Armen drehen sich die Düsen an den Enden des Sprüharms um einen größeren Kreis als die Düsen in der Mitte. Je größer der Durchmesser des Kreises, desto größer ist die Fläche, die eine Düse mit Reiniger bedecken muss. Unter der Annahme, dass aus jeder Düse die gleiche Menge Reiniger austritt, würden Baugruppen am äußeren Rand weniger Reiniger erhalten als Baugruppen in der Mitte.

Das würde bedeuten, dass bei der Baugruppenreinigung unter rotierenden Sprüharmen die Bedingungen unterschiedlich wären, unter linearen Sprüharmen hingegen gleich – unabhängig von der Position der Baugruppe in der Anlage.

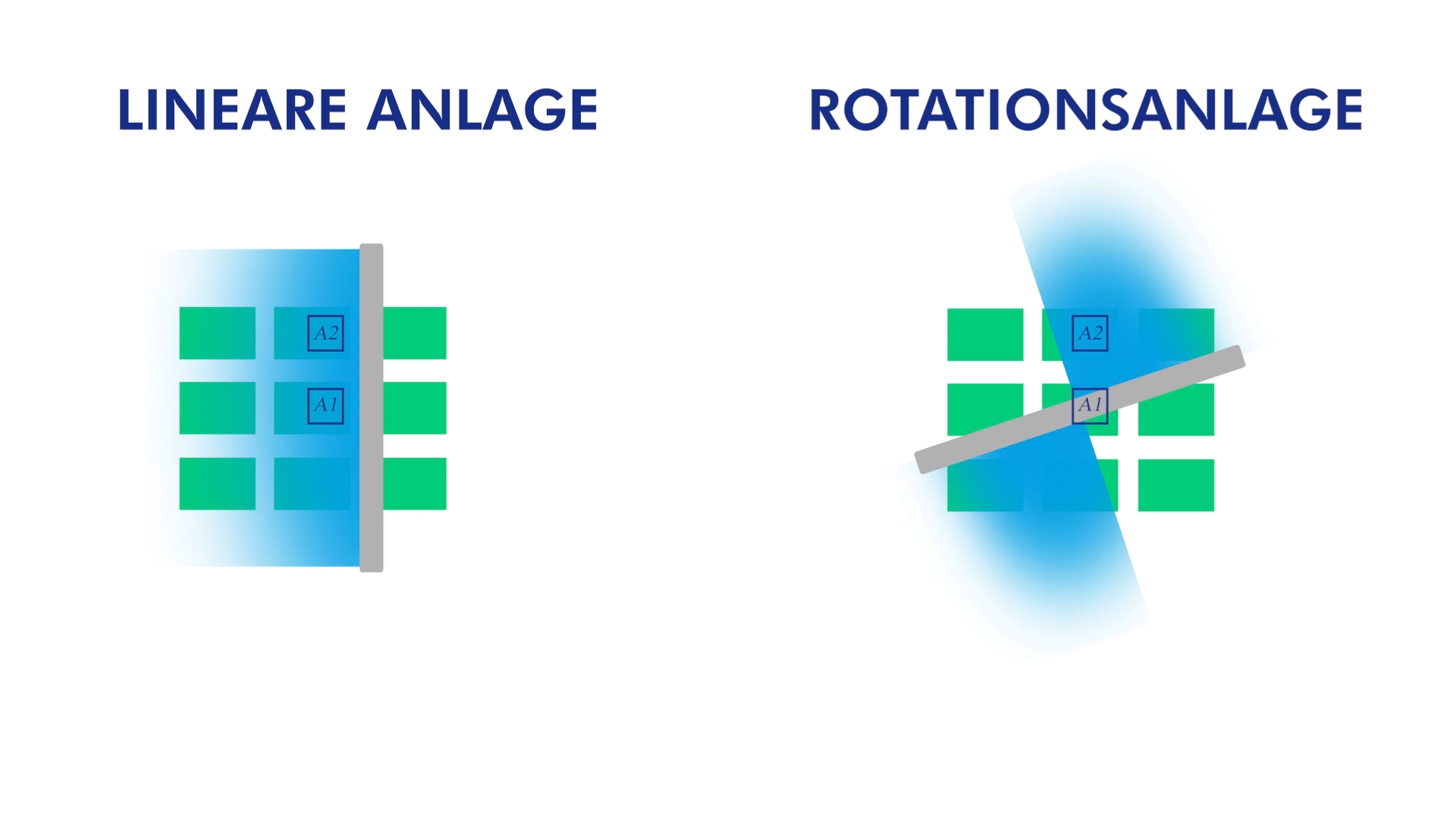

lineare oder rotierende sprüharme - Reinigung von Leiterplatten | © Zestron
Schematische Darstellung der Baugruppenreinigung mit linearen und rotierenden Sprüharmen

2 | Die wissenschaftliche Überprüfung

Um diese Annahme zu überprüfen, haben wir zwei typische Maschinen zur Baugruppenreinigung ausgewählt: eine mit rotierenden und eine mit linearen Sprüharmen. Folgende wissenschaftliche Tests haben wir mit beiden Anlagen durchgeführt:

  • Messung der Reinigermenge:
    Während dem Betrieb beider Anlagen, haben wir die Reinigermenge an verschiedenen Orten in der Anlage gemessen. Damit konnten wir prüfen, ob sich der Reiniger bei rotierenden Sprüharmen anders verteilt, als bei linearen Sprüharmen.

  • Flussmittelentfernung unter Komponenten:
    Zur Überprüfung der Reinigungsleistung auf elektronischen Baugruppen, haben wir speziell angefertigte, bestückte Testboards aus Glas mit einem Testflussmittel unter den Komponenten verunreinigt und in beiden Anlagen gereinigt. Anschließend haben wir die Flussmittelrückstände unter den Komponenten von Baugruppen an inneren und äußeren Positionen der Anlagen untersucht und verglichen.

 Wie lauten die Testergebnisse? Sind nun Anlagen mit rotierenden oder linearen Sprüharmen besser zur Baugruppenreinigung geeignet?

Haben wir Ihr Interesse geweckt?

Fragen Sie jetzt die detaillierten Testergebnisse und Sie erfahren, welche Anlage in den Tests besser abgeschnitten hat und auf welche weiteren Faktoren Sie bei der Wahl zwischen Anlagen mit rotierenden und linearen Sprüharmen achten sollten!

Jetzt anfragen
