Faktencheck Warenträger in der Baugruppenreinigung – Worauf es bei Auslegung und Einsatz ankommt
zeit zum faktencheckBaugruppenreinigung & Warenträger
Auf dem Prüfstand: so werden PCBAs wirklich trocken.
In der SMT-Fertigung spielen Warenträger eine entscheidende Rolle. Sie sorgen für die sichere Fixierung von Baugruppen in unterschiedlichen Produktionsschritten – sei es beim Löten, Beschichten oder Transportieren. Auch in der Baugruppenreinigung sind Warenträger unverzichtbar, um ein optimales Reinigungsergebnis zu erzielen und die Prozesssicherheit zu gewährleisten.
Doch welche Anforderungen muss ein Warenträger in der Baugruppenreinigung erfüllen? Und warum sind speziell designte Warenträger empfehlenswert? Wir haben die wichtigsten Fakten geprüft.
Der faktencheckWarum werden spezielle Warenträger für die Baugruppenreinigung benötigt?
Auf dem Prüfstand: Die entscheidenden Faktoren für die Trocknung von PCBAs
Eine durchgängige Nutzung eines einzigen Warenträgers über alle Prozessschritte hinweg wäre ideal, ist aber aufgrund spezifischer Anforderungen an Material oder Geometrie nicht immer umsetzbar. Während zum Beispiel ein Lötrahmen hohen Temperaturen standhalten muss, sollte ein Warenträger für die Reinigung beständig gegen Feuchtigkeit und Reinigungsmedien sein. Standard-SMT-Magazine sind für die Zwischenlagerung und einfache Be- und Entstückung konzipiert, aber sind meist für eine effektive Reinigung ungeeignet.
Doch warum sind für die Baugruppenreinigung speziell designte Warenträger zu empfehlen?
Warenträger aus anderen Produktionsschritten stoßen in der Baugruppenreinigung schnell an ihre Grenzen. Speziell für diesen Zweck entwickelte Varianten sind darauf ausgelegt, den Reinigungsprozess optimal zu unterstützen und eine gleichmäßige, schonende Reinigung zu ermöglichen.
Spezielle Warenträger für die Baugruppenreinigung
Warenträger für die Baugruppenreinigung bieten entscheidende Vorteile:
-
Sicherer Halt der Baugruppen während des Reinigungsprozesses
-
Vermeidung von Beschädigungen durch Verrutschen oder Kollision
-
Optimale Durchströmung mit Reinigungsmedium zur Vermeidung von Abschattungseffekten
Je nach Reinigungsverfahren (Tauchen, Spritzen) und Anlage (Batch-, Durchlaufanlage) kommen unterschiedliche Warenträgersysteme zum Einsatz:

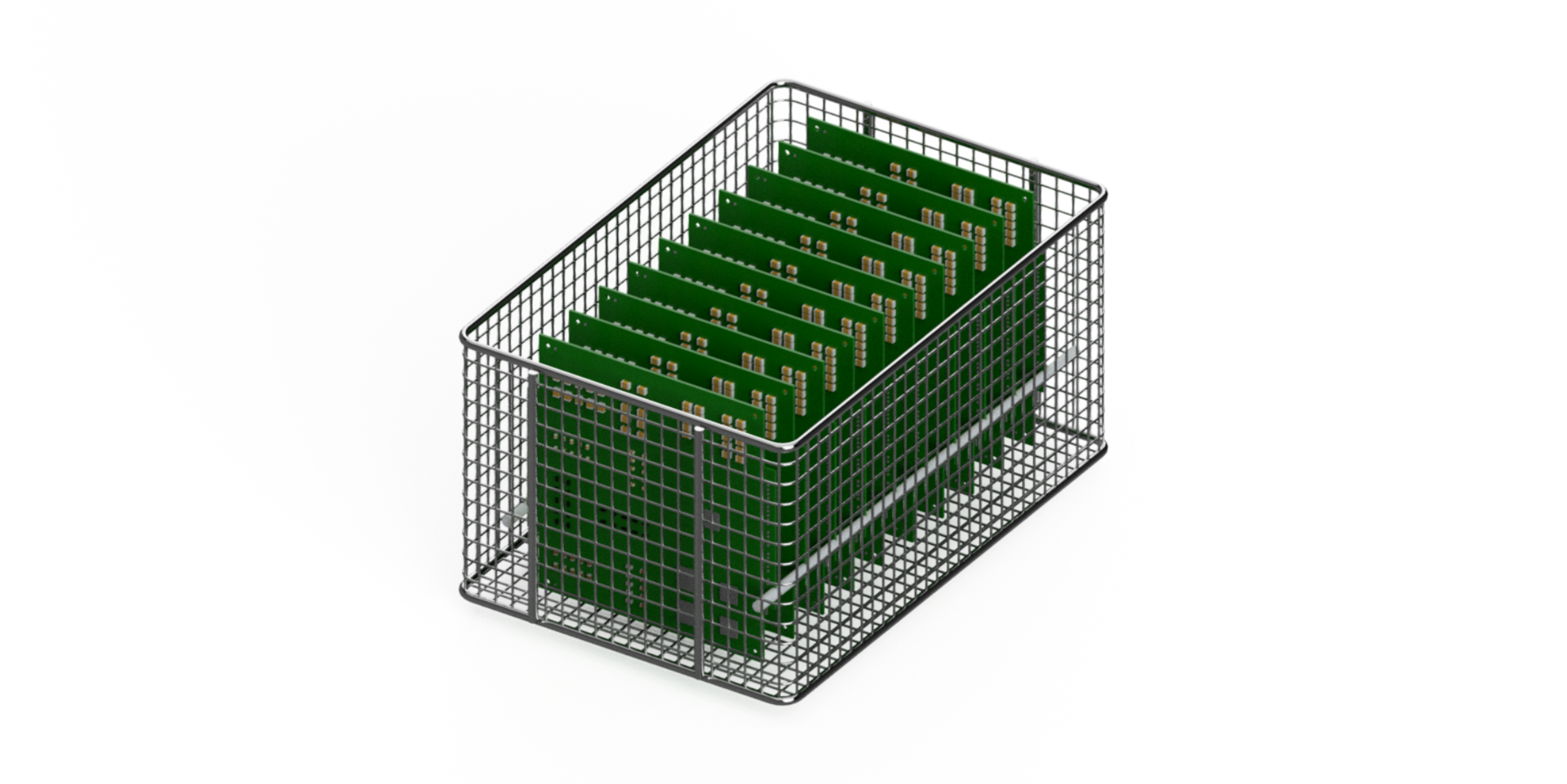

Offener Korb
-
Baugruppen werden lose zwischen Abstandshalter platziert oder fixiert
-
Vergleichbar mit dem Korb einer Geschirrspülmaschine
-
Geeignet für Batch- und Ultraschallanlagen
Geschlossener Korb
-
Vorrichtung vor allem für Durchlauf-Spritz-Anlagen, um Baugruppen zur sicheren Führung auf dem Förderband

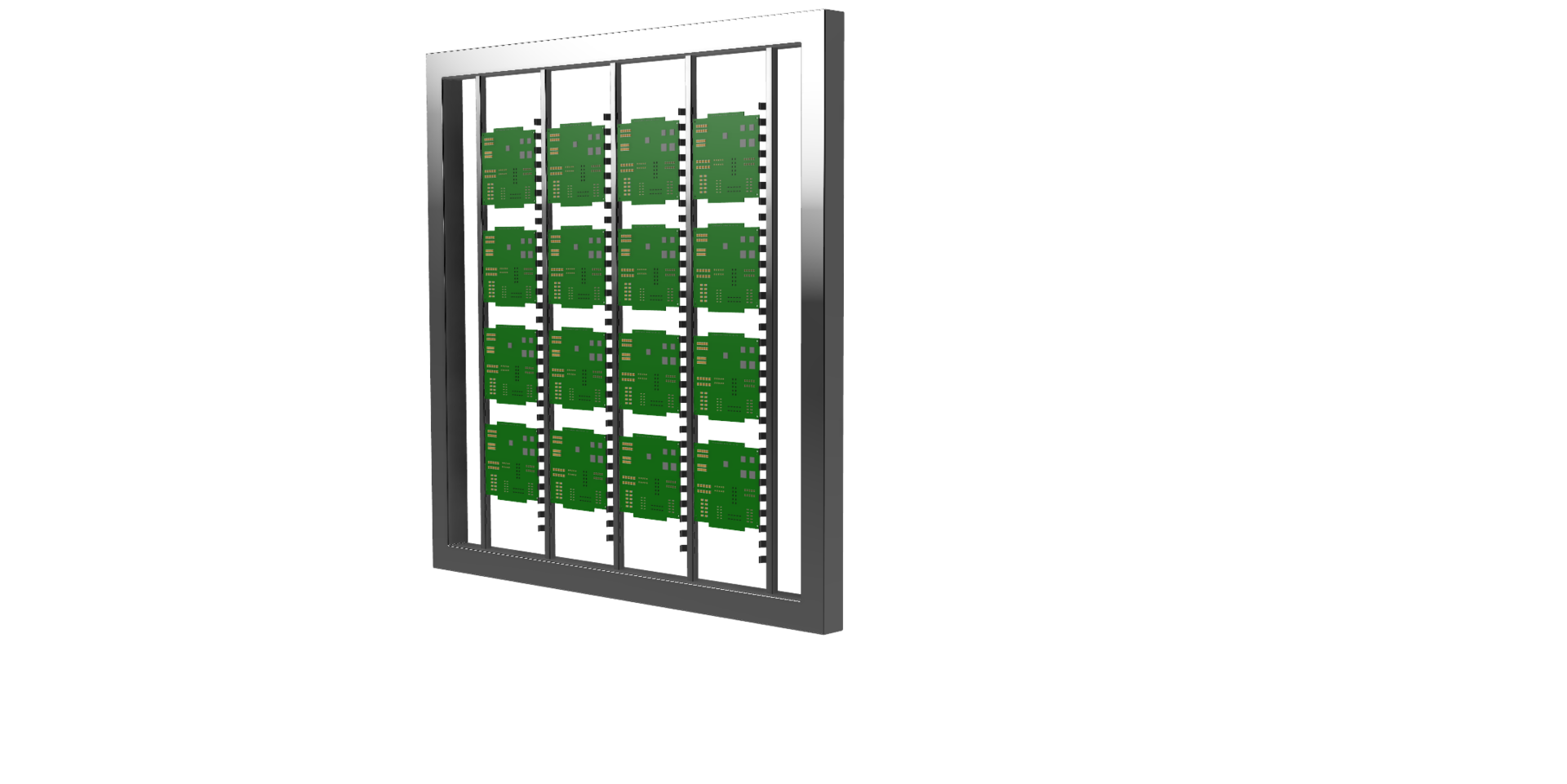

Waschrahmen
-
Rahmen mit Halterungen, in die die Baugruppen geklemmt werden
Weitere Systeme
-

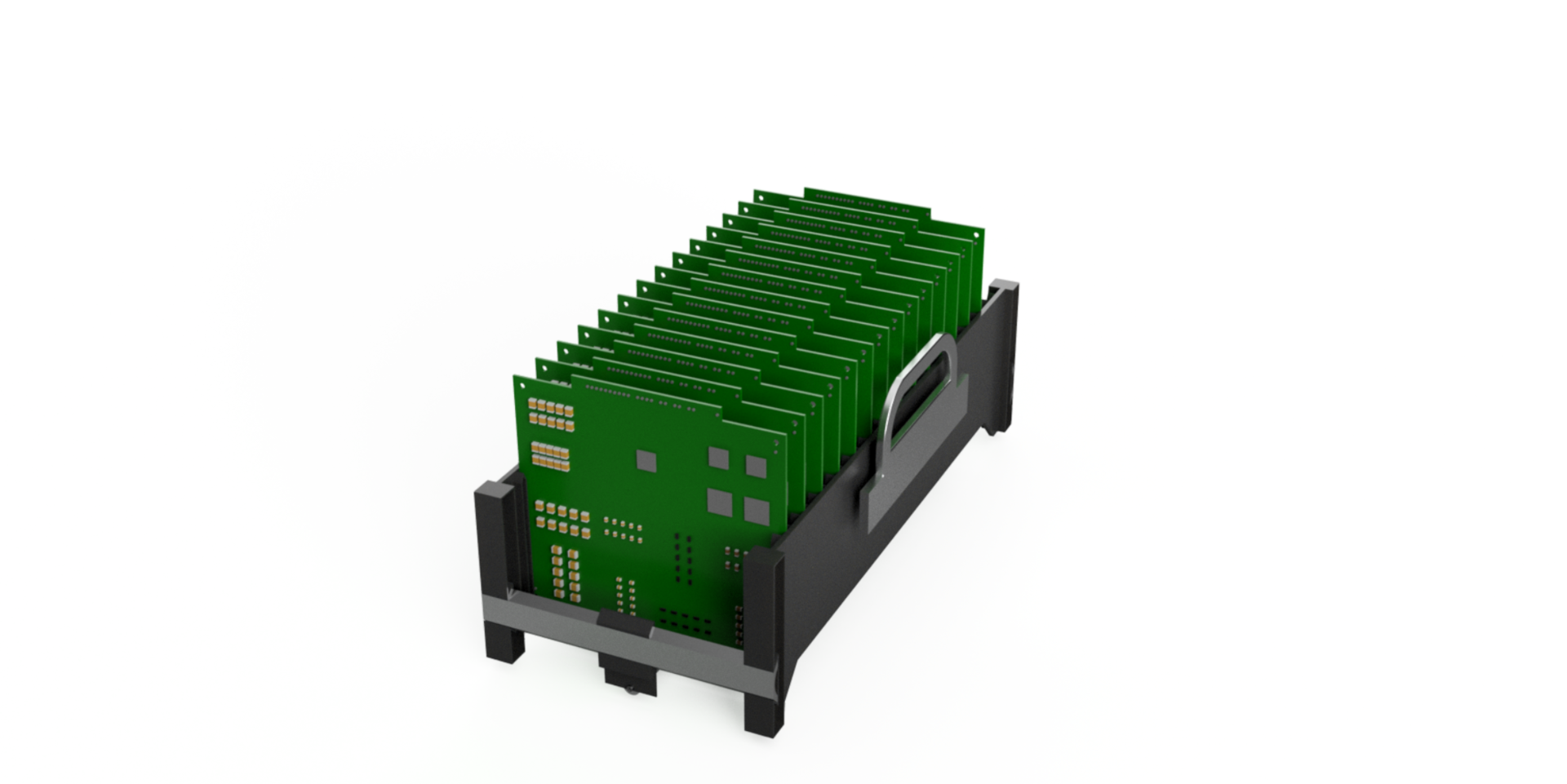

z.B. zur Aufnahme von SMT-Magazinen, um direkt im Magazin reinigen zu können
-
individuelle Sonderanfertigungen
PCBA-Reinigung: Auswahl des richtigen Warenträgers
Die Auswahl des passenden Warenträgers für die Reinigung hängt nicht nur von der Anlage und dem Angebot des Anlagenherstellers ab, sondern auch von den zu reinigenden Teilen selbst. Geometrie, Größe, Form und weitere Faktoren geben hier die Richtung vor.
Außerdem beeinflusst das Trägersystem den Reinigungsprozess und das Reinigungsergebnis. Vor allem die Platzierung der Baugruppen im Korb und die Packungsdichte sind entscheidend, damit Abschattung vermieden werden kann. Aber auch der Warenträger selbst kann Teile des Reinigungsguts verdecken.
Je nach Anlage und Warenträger sind außerdem verschiedene Automatisierungsgrade möglich: vom automatisierten Beladen der Anlage mit Körben, bis hin zur vollautomatisierten Integration in die Fertigungslinie.
Um den richtigen Warenträger für die Baugruppenreinigung zu wählen, spielen verschiedene, individuelle Faktoren eine Rolle. Damit Sie wissen, worauf es ankommt, haben wir den Faktencheck gemacht und verschiedene Warenträger betrachtet.
Fragen Sie jetzt an und profitieren Sie von:
-
einem Überblick über verschiedene Warenträgersysteme
-
Empfehlungen, welche Warenträger für welche Baugruppen geeignet sind
-
Tipps für die Auswahl und das Design des passenden Warenträgers
-
Versuchsergebnisse aus Praxistest: Wie sauber werden Baugruppen, wenn sie direkt im Magazin gereinigt werden?
